用 TorchOptics 逆向设计一条凸 Accelerating Beam 轨迹

1. 从目标轨迹到输入相位

自加速光束（accelerating optical beam）最吸引我的地方，是它在自由空间传播时，主瓣并不沿直线前进。最经典的 Airy beam 在傍轴近似下沿抛物线传播；更一般地，我们也可以先指定一条轨迹，再反过来寻找能够产生这条轨迹的输入光场。

传统做法通常从 caustic theory 出发，根据目标轨迹解析地推导空间相位或频谱相位。以 Generation of spirally accelerating optical beams 为例，它所解决的正是这样一个问题：

$$ \text{desired trajectory} \longrightarrow \text{spectral phase} \longrightarrow \text{input field} \longrightarrow \text{desired propagation}. $$

真正困难的是中间这一步：

$$ x_t(z)\longrightarrow ? \longrightarrow \phi. $$

学到 differentiable optics 和 inverse design 之后，我开始想：这里的问号是否一定要由我先完成一套解析推导？如果传播过程本身可以求导，那么也可以把输入相位当作未知参数，让优化器直接从传播结果中寻找答案：

$$ \phi(x) \longrightarrow u_x(x,0) \longrightarrow \{u_x(x,z_i)\}_{i=1}^{N_z} \longrightarrow \{I_x(x,z_i)\}_{i=1}^{N_z} \longrightarrow \mathcal L. $$

PyTorch 会沿着光强计算、角谱传播和输入场构造自动反向传播，得到

$$ \frac{\partial \mathcal L}{\partial \phi(x)}, $$

再由 Adam 逐步更新相位。

本文就从这个思路出发，以一条凸抛物线为例，尝试用 phase-only inverse design 生成沿指定轨迹弯曲的高强度区域。整个实验使用 PyTorch 构建可微优化过程，并用 TorchOptics 检查训练后光场的二维传播。

1.1 简化为一维问题

我先只考虑 $x$ 方向，将完整二维相位掩模留到后续。目标轨迹取为

$$ x_t(z)=az^2, \qquad a>0, $$

并用终点位移确定系数：

$$ a=\frac{x_t(z_{\max})}{z_{\max}^2}. $$

输入振幅固定为 Gaussian distribution：

$$ A_x(x)=\exp\left(-\frac{x^2}{w_0^2}\right), $$

唯一需要学习的是一维相位 $\phi(x)$：

$$ u_x(x,0)=A_x(x)e^{i\phi(x)}. $$

当横向网格有 $N$ 个采样点时，优化器只需学习 $N$ 个实数，参数量远小于二维相位的 $N^2$。这里先验证一个基础问题：一张一维 phase-only mask，能不能让传播强度的高值区域逼近给定曲线？

当前损失没有约束无衍射、自修复、主瓣宽度恒定、旁瓣、能量效率或器件可制造性。因此，这里的结果只代表 trajectory inverse design 的第一步。

2. 设置数值网格

2.1 选择传播范围

实验采用以下参数：

wavelength = 532e-9

N = 256
dx = 20e-6  # FOV = 5.12 mm

w0 = 0.20e-3  # 0.20 mm
z_rayleigh = torch.pi * w0**2 / wavelength

z_min = 0
z_max = z_rayleigh
num_z = 64

target_displacement_at_z_max = 1e-3
trajectory_coefficient = target_displacement_at_z_max / z_max**2

横向坐标与输入 Gaussian amplitude 为

1 2	coord = (torch.arange(N, device=device) - (N - 1) / 2) * dx amplitude_x = torch.exp(-(coord2) / w02)

横向视场为

$$ L=N\Delta x=5.12\ \mathrm{mm}, $$

坐标范围约为 $[-2.56,2.56]\ \mathrm{mm}$。$w_0=0.20\ \mathrm{mm}$ 对应 10 个横向 pixel，输入 Gaussian 不至于在网格上完全欠采样。

训练距离取一个 Rayleigh range：

$$ z_R=\frac{\pi w_0^2}{\lambda}\approx236.2\ \mathrm{mm}. $$

在 $0$ 到 $z_R$ 之间均匀选择 64 个传播平面。目标轨迹被写成一个独立函数：

z_values = torch.linspace(
    z_min,
    z_max,
    num_z,
    device=device,
)


def target_trajectory(z):
    return trajectory_coefficient * z**2


target_x = target_trajectory(z_values)

2.2 检查数值可表示性

参数确定之后，下一步不应该马上进入优化，而要先检查目标是否超出离散网格的表达能力。否则，如果轨迹已经越过横向视场、输入场采样不足，或者所需传播角超过 Nyquist limit，后面无论怎样调整 loss 和 optimizer 都无法解决问题。

当前参数对应的检查结果是：

目标在一个 Rayleigh range 内最大移动 $1\ \mathrm{mm}$，视场半宽为 $2.56\ \mathrm{mm}$，边界余量为 $1.56\ \mathrm{mm}$。
Gaussian 的 $1/e$ amplitude radius 覆盖 10 个 pixel，输入场没有明显欠采样。
抛物线最大斜率约为 $8.40\ \mathrm{mrad}$。
当前横向采样对应的 Nyquist angle 约为 $13.30\ \mathrm{mrad}$，目标使用了约 63.2%。
64 个训练平面的间距约为 $3.75\ \mathrm{mm}$；在轨迹最陡处，相邻平面的目标位移约为 1.57 pixel。

Notebook 输出为

Numerical sampling sanity check
--------------------------------------
FOV half-width: 2.560 mm | max target displacement: 1.000 mm | margin: 1.560 mm
Gaussian sampling: w0 / dx = 10.0 pixels | edge intensity = 0.00e+00
Max target slope: 8.40 mrad | Nyquist angle: 13.30 mrad | usage: 63.2%
Longitudinal step: 3.75 mm | largest target shift per plane: 1.57 pixels

这些数值说明输入场和目标曲线都能被当前离散网格表示，说明优化失败不会来源于目标从一开始就在数值上不可表示。

2.3 表示可训练相位

相位参数用一个很小的 torch.nn.Module 表示：

class PhaseMask(torch.nn.Module):
    def __init__(self, n):
        super().__init__()
        self.phase_x = torch.nn.Parameter(torch.zeros(n))

    def forward(self):
        return self.phase_x


phase_mask = PhaseMask(N).to(device)

每次 forward pass 都用当前相位构造复振幅：

1 2	phase_x = phase_mask() input_field_x = amplitude_x.to(torch.complex64) * torch.exp(1j * phase_x)

训练期间没有必要强制 $\phi\in[0,2\pi)$。真正进入光场的是 $e^{i\phi}$，它天然具有 $2\pi$ 周期性。需要显示相位或把它加载到 phase-only modulator 时，再计算

$$ \phi_{\mathrm{wrapped}}(x) = \arg\left[e^{i\phi(x)}\right]. $$

为了检查输入场，我把同一个一维复光场分别放在 $x$ 和 $y$ 两个方向，构造了一个可分离二维场。此时还没有训练，图中主要看到的是位于中心的 Gaussian input。

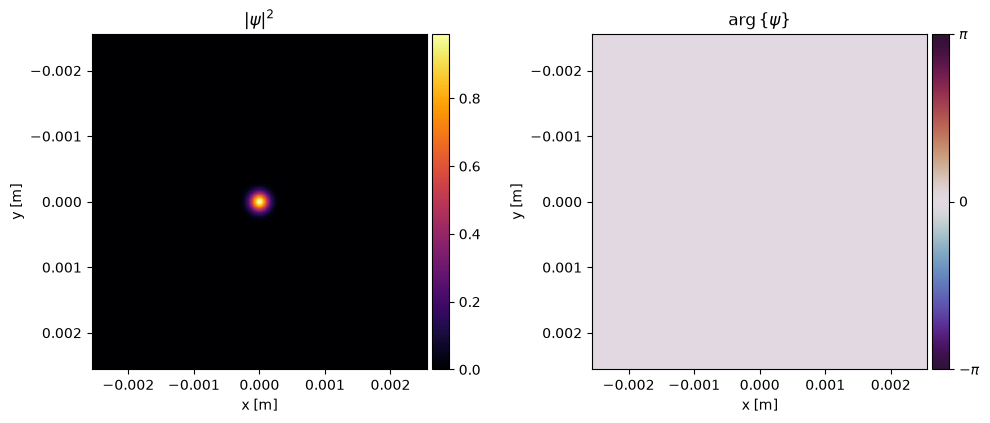

初始二维输入光场的强度分布。

3. 用一维 ASM 传播

3.1 实现一维 ASM

目标轨迹和损失都定义在 $x$-$z$ 平面。如果先构造二维 Field，传播后再沿 $y$ 积分回到一维，那么训练过程会不断计算一个最终没有进入目标函数的额外维度。因此，我最后保留了一个直接用 PyTorch FFT 实现的一维 Angular Spectrum Method（ASM）。

ASM 的思路是把输入场分解为空间频率不同的平面波，让每个分量在频域积累传播相位。若 $f_x$ 以 cycles per meter 为单位，则

$$ f_z=\sqrt{\frac{1}{\lambda^2}-f_x^2}, $$

传播距离 $z$ 对应的传递函数为

$$ H(f_x,z)=\exp(i2\pi zf_z), $$

所以

$$ u_x(x,z)=\mathcal F^{-1} \left\{ \mathcal F[u_x(x,0)]H(f_x,z) \right\}. $$

对应实现为

def propagate_trajectory(field_x, z_values):
    """Propagate a 1D field along x with the angular spectrum method."""
    spatial_frequency_x = torch.fft.fftfreq(
        field_x.numel(),
        d=dx,
        device=field_x.device,
    )
    longitudinal_frequency = torch.sqrt(
        torch.clamp(1 / wavelength**2 - spatial_frequency_x**2, min=0)
    )
    spectrum_x = torch.fft.fft(field_x)

    propagated_fields_x = []
    for z in z_values:
        transfer_function = torch.exp(
            1j * 2 * torch.pi * z * longitudinal_frequency
        )
        propagated_fields_x.append(
            torch.fft.ifft(spectrum_x * transfer_function)
        )

    return propagated_fields_x

输入频谱只需计算一次，随后针对每个 $z_i$ 乘上传递函数。FFT、复数乘法和 IFFT 都留在 autograd 计算图中，因此这个效率上的简化不会切断梯度。

传播结果直接写成

1 2	fields_x = propagate_trajectory(input_field_x, z_values) intensities_x = [field.abs().square() for field in fields_x]

堆叠后，强度张量的形状是 [num_z, N]。这里从始至终没有 $y$ 维度，也不需要执行 intensity.sum(dim=0)。

3.2 固定 TorchOptics 的传播方法

TorchOptics 的 Field.propagate_to_z() 默认使用 propagation_method="AUTO"，它会根据传播距离与临界传播距离，在 ASM 和 Direct Integration Method（DIM）之间自动选择。临界距离与网格范围、采样间隔和波长有关，可以写为

$$ z_c=\frac{2|x_{\max}|\Delta x}{\lambda}. $$

训练使用自定义一维 ASM。若二维可视化在某些距离由 AUTO 切换到 DIM，训练和结果检查就会使用不同的传播方法。ASM 与 DIM 都可以求导，但数值离散误差有所不同。

因此，训练后的二维传播显式指定

field.propagate_to_z(
    z,
    propagation_method="ASM",
)

这样可以避免 ASM/DIM 模型切换，使训练与结果检查保持在同一种传播框架内。自定义一维 ASM 与 TorchOptics 二维 ASM 的维度和离散细节仍有差异。

4. 定义轨迹损失

有了正向传播模型之后，每个传播平面都会得到一条 intensity profile：

$$ I_x(x,z_i)=|u_x(x,z_i)|^2. $$

直觉上，只要找出每个平面的最亮位置

$$ x_{\mathrm{peak}}(z_i) = \operatorname*{arg\,max}_x I_x(x,z_i), $$

再比较它和目标位置 $x_t(z_i)$，就可以写出一个非常直接的轨迹损失：

$$ \mathcal L_{\mathrm{traj}} = \frac{1}{N_z} \sum_{i=1}^{N_z} \left[x_{\mathrm{peak}}(z_i)-x_t(z_i)\right]^2. $$

问题在于，argmax 是离散选择。强度稍有变化，结果就可能从一个 pixel 跳到相邻 pixel，无法提供连续而稳定的梯度。

我也考虑过用 softmax 加权坐标构造 soft peak，但这又会把整条 profile 压缩成一个坐标。训练初期目标位置几乎没有光时，梯度信号可能很弱；如果存在两个分离峰，它们的加权中心甚至可能刚好位于目标位置，让坐标误差看起来很小，却没有真正形成目标主瓣。

所以我最终放弃了在训练中”先找峰值坐标”，转而直接比较完整的 intensity profile。

4.1 构造 Gaussian target tube

对于每个目标位置 $x_t(z_i)$，在其周围放置宽度为 $\sigma_x$ 的 Gaussian：

$$ T_i(x)= \exp\left[ -\frac{(x-x_t(z_i))^2}{2\sigma_x^2} \right]. $$

当前实验取 $\sigma_x=60\ \mu\mathrm m$：

sigma_x = 60e-6

target_profiles = torch.exp(
    -0.5 * ((coord[None, :] - target_x[:, None]) / sigma_x) ** 2
)

target_profiles = target_profiles / (
    torch.linalg.vector_norm(
        target_profiles,
        dim=1,
        keepdim=True,
    )
    + 1e-12
)

target_profiles 的形状为 [64, 256]。沿 $z$ 方向排列后，它形成一条具有有限宽度的 Gaussian tube。

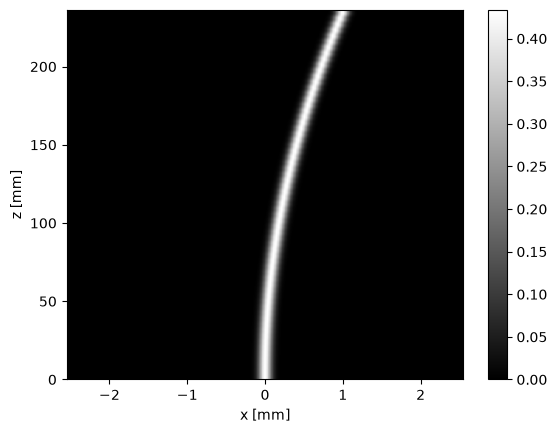

$围绕目标抛物线构造的 Gaussian target tube，$\sigma_x=60\ \mu\mathrm m$。$

4.2 用 profile overlap 代替 peak loss

不同传播面的峰值强度可能相差很大。这个阶段我先关心”形状和位置是否对齐”，因此对每个预测 profile 和目标 profile 分别做 $L^2$ normalization：

$$ \widehat I_i(x)= \frac{I_x(x,z_i)}{\|I_x(x,z_i)\|_2}, \qquad \widehat T_i(x)= \frac{T(x)}{\|T(x)\|_2}. $$

单个平面的 overlap 为

$$ O_i=\sum_x\widehat I_i(x)\widehat T_i(x), $$

最终损失取为

$$ \mathcal L_{\mathrm{profile}} = \frac{1}{N_z}\sum_{i=1}^{N_z}(1-O_i). $$

def trajectory_profile_loss(
    intensities_x,
    target_profiles,
):
    profiles = torch.stack(intensities_x, dim=0)

    profiles = profiles / (
        torch.linalg.vector_norm(
            profiles,
            dim=1,
            keepdim=True,
        )
        + 1e-12
    )

    overlap = torch.sum(
        profiles * target_profiles,
        dim=1,
    )

    return torch.mean(1 - overlap)

与单独比较坐标相比，这个损失保留了更多空间信息：目标区域太暗、非目标区域太亮，或者 profile 的形状与 target tube 不一致，都会降低 overlap。代价是它没有直接约束绝对功率——这个问题会在结果分析中再次出现。

5. 优化输入相位

优化器使用 Adam，学习率为 0.03，总共训练 380 次：

optimizer = torch.optim.Adam(
    phase_mask.parameters(),
    lr=0.03,
)

num_iterations = 380

for iteration in range(num_iterations):
    optimizer.zero_grad()

    phase_x = phase_mask()
    input_field_x = (
        amplitude_x.to(torch.complex64) * torch.exp(1j * phase_x)
    )

    fields_x = propagate_trajectory(
        input_field_x,
        z_values,
    )
    intensities_x = [field.abs().square() for field in fields_x]

    loss = trajectory_profile_loss(
        intensities_x,
        target_profiles,
    )

    loss.backward()
    optimizer.step()

这个循环依次构造输入场、传播到多个 $z$ 平面、计算 profile overlap，再把梯度传回 $\phi(x)$。结果主要取决于 target 和 loss 的定义。

最后一次 optimizer.step() 更新的是相位参数，而当前循环里的 intensities_x 仍然对应更新前的参数。因此训练完成后，我重新执行了一次 forward pass，确保后面的图像和指标使用最终相位：

with torch.no_grad():
    phase_x = phase_mask()
    input_field_x = (
        amplitude_x.to(torch.complex64) * torch.exp(1j * phase_x)
    )

    fields_x = propagate_trajectory(
        input_field_x,
        z_values,
    )
    intensities_x = [field.abs().square() for field in fields_x]

6. 分析优化结果

优化结束以后，我分别从损失收敛、峰值轨迹、完整 x-z 强度分布、学习到的相位，以及二维传播截面几个角度检查结果。

6.1 损失收敛

训练 loss 从 0.643652 持续下降，在约 200 次迭代后进入平台，最终稳定在 0.21376 左右：

0000 loss=0.643652
0040 loss=0.492147
0080 loss=0.311251
0120 loss=0.240704
0160 loss=0.225951
0200 loss=0.218037
0240 loss=0.214968
0280 loss=0.213989
0320 loss=0.213797
0360 loss=0.213764

loss 的下降表明梯度能够穿过复数场、ASM 和 intensity calculation 回到输入相位，同时预测 profile 与 target tube 的重合度在提高。profile-overlap loss 不衡量位置误差，因此还需要单独检查主瓣轨迹。

6.2 峰值轨迹

argmax 在训练完成后可以直接测量每个传播面的最亮 pixel：

@torch.no_grad()
def hard_peak_x(intensity_x, x_axis):
    index = torch.argmax(intensity_x)
    return x_axis[index]


hard_pred_x = torch.stack(
    [hard_peak_x(intensity_x, coord) for intensity_x in intensities_x]
)

把这些离散位置与目标抛物线放在一起，能够直接回答最初的问题。从图中可以看到，预测峰值整体沿正 $x$ 方向弯曲，并大体跟随目标轨迹；同时也能看到部分传播位置存在跳变和偏离。由于 hard argmax 只能落在横向网格点上，轨迹本身还带有 $20\ \mu\mathrm m$ 的量化。

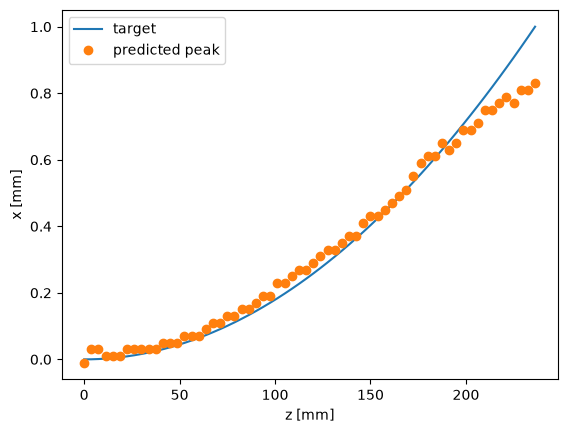

目标抛物线与训练后各传播平面的 hard-argmax peak position。

6.3 x-z 强度分布

接下来，我把所有一维强度直接堆叠成 x-z map：

1	xz_intensity = torch.stack(intensities_x, dim=0).T

hard argmax 每个平面只留下一个坐标，完整强度图则保留主瓣宽度、旁瓣和多个竞争峰。图中的高强度 ridge 朝目标方向弯曲，但局部峰值、宽度和旁瓣结构都会随传播发生变化。

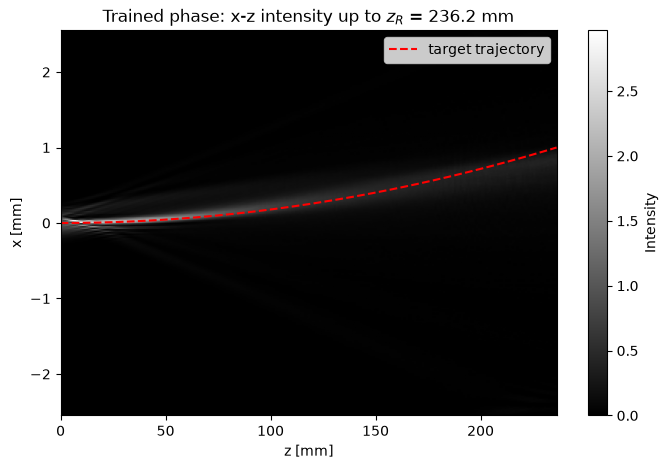

训练平面上的绝对强度 x-z map。

6.4 训练后的相位

训练后的一维相位被外积扩展到两个方向，最后显示的是二维场

$$ U_0(x,y)=u_x(y,0)u_x(x,0) $$

的 wrapped phase：

1 2	with torch.no_grad(): trained_phase_2d = torch.angle(input_field.data)

这里两个横向方向都使用同一个训练后的一维复光场。

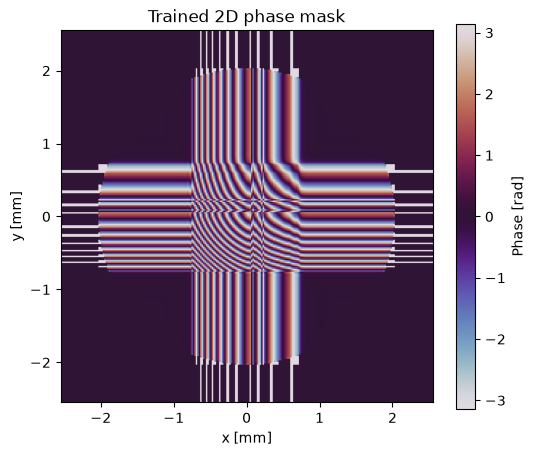

由训练后的一维复光场构造的二维 wrapped phase。

当前 loss 没有相位平滑、空间带宽、pixelation 或 phase quantization 约束，因此相位中出现快速变化并不意外。如果目标是实际加载到 SLM，这些器件约束需要在下一轮设计中显式加入。

6.5 二维传播截面

为了看清这个可分离二维场传播后是什么样子，我用 TorchOptics 的 ASM 在 $0$、$0.2z_R$、$0.4z_R$、$0.6z_R$、$0.8z_R$ 和 $z_R$ 处绘制 $x$-$y$ intensity cross-section。

这里用两张图观察同一组传播截面。第一张图采用共享的绝对强度尺度：所有子图使用相同的 vmin 和 vmax，因此既能看主瓣移到了哪里，也能比较不同传播距离的峰值强度和能量集中程度。图中可以看到，峰值强度并没有在传播过程中保持不变；这正是当前 normalized profile loss 没有直接约束的部分。

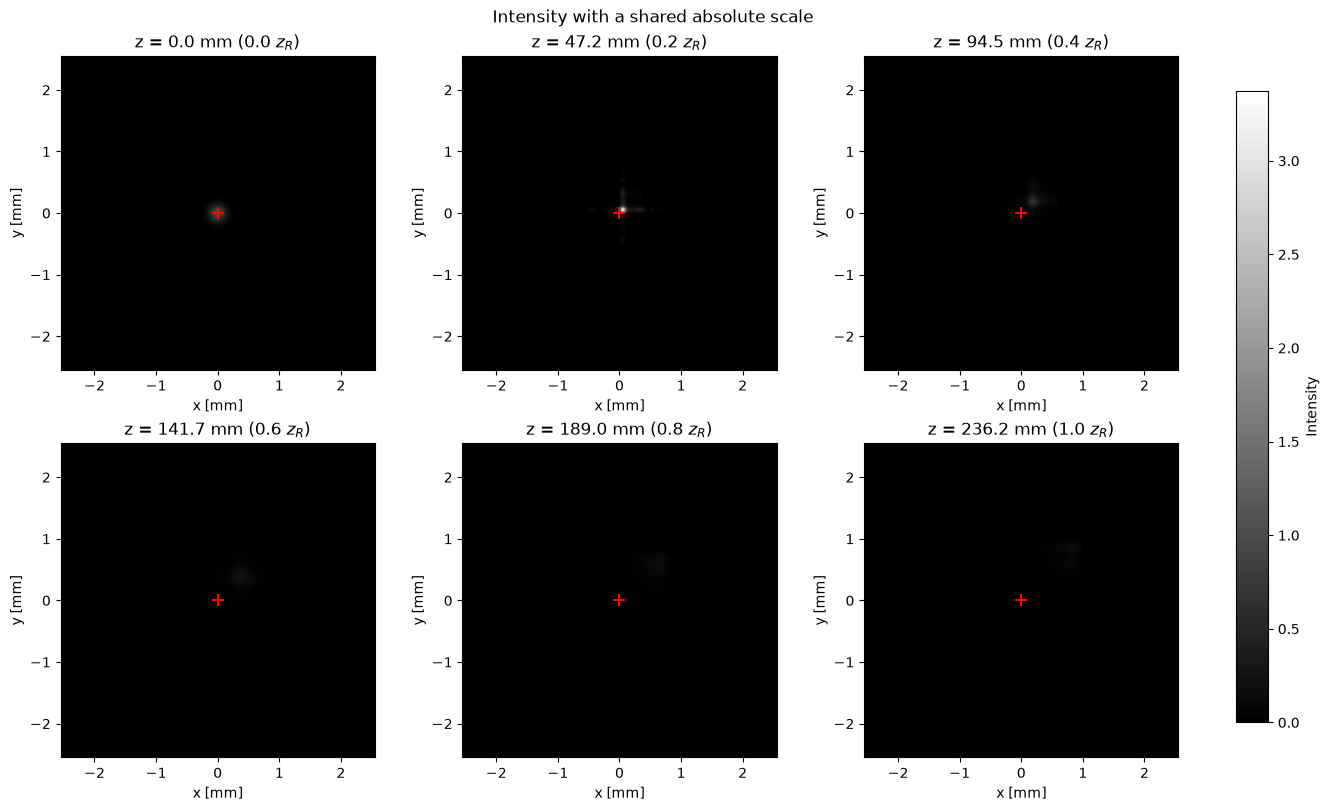

六个传播距离处的二维强度截面，所有子图共享同一绝对强度尺度。

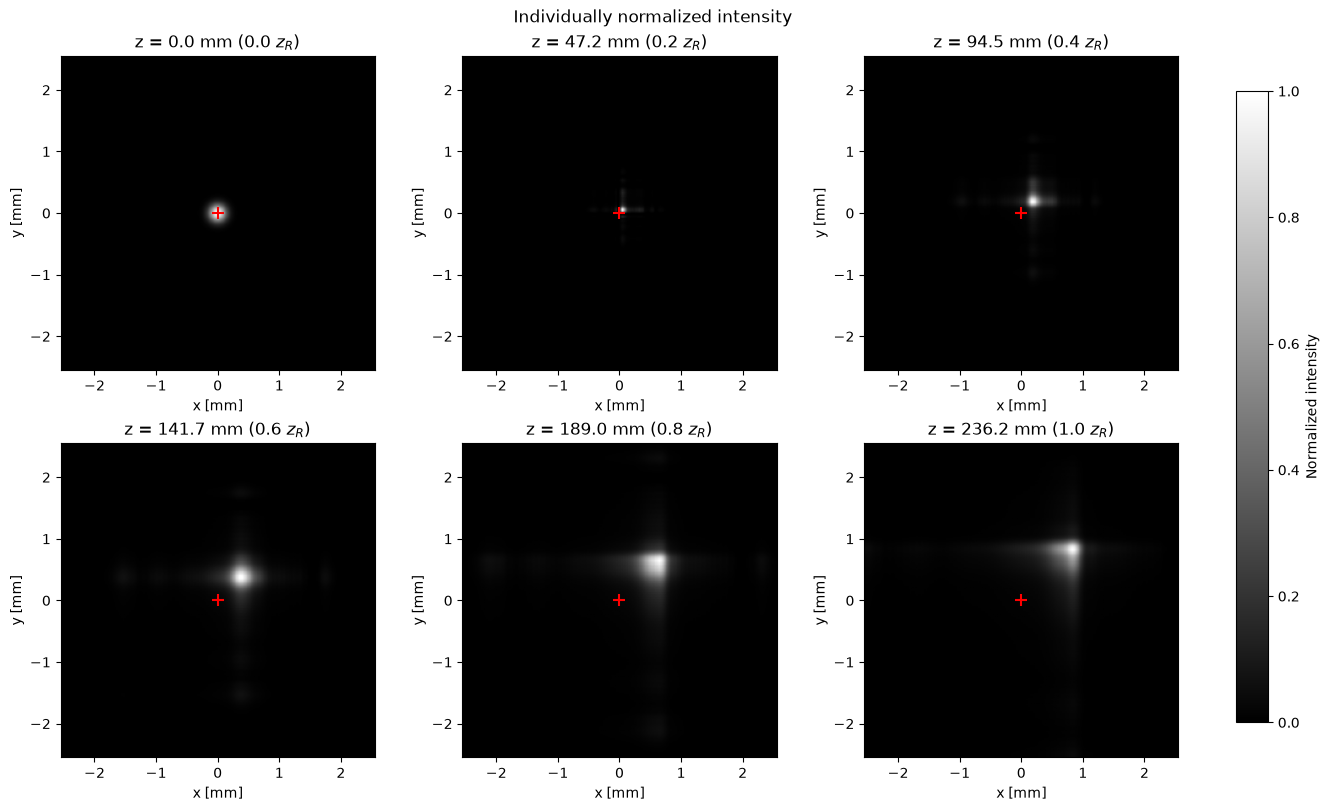

第二张图把每个传播面的强度分别除以该平面的最大值。逐面归一化后，较暗平面中的主瓣、旁瓣和空间结构会更加清楚，适合比较不同位置的形态变化；但由于每个平面都被重新缩放到最大值 1，它不能用于判断不同传播距离之间的绝对强度差异。

同一组六个二维强度截面，每个传播面分别归一化至最大值 1。

两种尺度提供互补信息。绝对尺度用于判断强度和能量集中程度是否稳定，相对尺度用于观察各传播面的主瓣与旁瓣结构。归一化会隐藏传播面之间的亮度差异，共享绝对尺度则可能使弱光平面的结构难以辨认。

7. 局限与改进方向

这次尝试说明：在给定的一维 ASM 和离散网格下，确实可以把输入 Gaussian 的 phase 写成可训练参数，并通过完整 x-z profile 的 overlap，让传播后的高强度区域逼近指定凸抛物线。

当前 profile 在每个传播面分别归一化，因此 loss 主要奖励空间重合，而不直接关心绝对功率。这会留下几类可能的退化结果：

目标区域的绝对强度较弱，但归一化后的形状相似；
不同传播面的峰值强度变化明显；
某些位置出现多个强度接近的竞争峰；
主瓣宽度和旁瓣强度没有得到控制；
相位包含不利于实际器件实现的高空间频率。

如果继续推进这个设计，我会优先在 loss 中加入能量集中度、旁瓣抑制和主瓣宽度约束，再逐步加入相位平滑、SLM pixelation 与量化。若要设计只沿 $x$ 加速、沿 $y$ 保持指定形态的二维光场，则应分别定义 $x$ 与 $y$ 方向的输入，或者直接优化完整二维相位。
